Класс Месторождения: Крупное
Тип Месторождения: Нефтяное
Местоположение:
Местность: Болото
Стадия разработки: Доразведка
Год открытия: 1979
Источник информации: Росгеолфонд
Метод открытия:
Площадь: 10.41 км²
Черновское нефтяное месторождение
Черновское нефтяное месторождение расположено на территории Воткинского и Шарканского районов Удмуртской Республики, 15 км северо-западнее г.Воткинска (Рис.1).
В тектоническом отношении месторождение приурочено к Киенгопскому валу, расположенному в бортовой зоне Камско-Кинельской системы прогибов Верхнекамской впадины. Месторождение контролировалось Черновской и Южно-Лиственской структурами облекания.
Месторождение открыто в 1979 г. поисковой скв.410, пробуренной на Черновской структуре, выявленной сейсморазведочными работами МОВ в 1965 г. и детализированной в 1971-73 гг. Структурное бурение производилось в 1977-80 г.г., всего пробурено 38 скважин.
Поисково-разведочное бурение проводилось в 1977-1985 гг. и завершилось бурением 13-ти глубоких поисково-разведочных скважин. Результаты структурного и глубокого бурения подтвердили наличие поднятия и вместе с тем установили несоответствие структурного строения месторождения и данных сейсморазведочных работ.
Нефтеносными являются карбонатные отложения каширского горизонта (пласт К-4), верейского горизонта (пласты В-0, В-I, В- II, В-IIIа, В-IIIб), башкирского яруса (пласты А4-0, А4-1, А4-2, А4-3, А 4-4, А4-5, А4-6, А4-6'), турнейского яруса (пласты С1t-IV+V, С1t-II+III, С1t-V’) и терригенные отложения алексинского (пласт С1-al), тульского (пласты С-II’, С-II, С-III, С-IVа, С-IVб), бобриковского (пласты С1-V, С1-VI) горизонтов визейского яруса. Нефтеносные пласты характеризуются площадной прерывистостью, обусловленной литологическим замещением коллекторов плотными породами и наличием четырех поднятий: Западного, Центрального, Восточного и Северного.
Впервые запасы Черновского месторождения, в составе которого выделялись Черновское и Южно-Лиственское поднятия, были подсчитаны по состоянию изученности на 01.01.82.

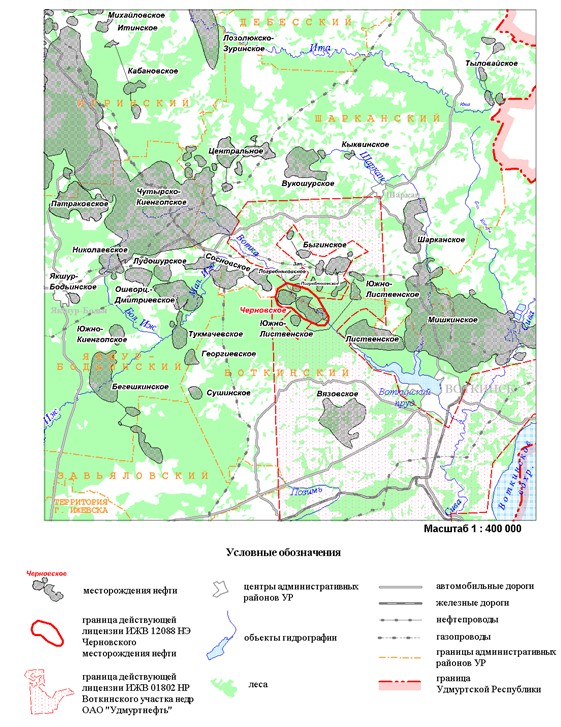

Рис. 1. Фрагмент ситуационной карты размещения месторождений углеводородного сырья Удмуртской Республики
Черновское нефтяное месторождение находится на территории Воткинского и Шарканского районов Удмуртской Республики, в 15 км северо-западнее г. Воткинска и в 60 км северо-восточнее г. Ижевска.
На территории месторождения находится жилой поселок Черновского лесоучастка. Ближайшие населенные пункты: Пашур-Вишур - в 1,5 км к северу, Заречный Вишур – в 2 км к западу, Верхняя Талица – в 6 км к югу.
Месторождение обустроено: подготовленная к переработке нефть подается в нефтепровод Ножовка – Набережные Челны, расположенный в 9 км к северу от пункта сбора.
В экономике района, кроме нефтедобычи, большую роль играет сельское хозяйство и лесоразработки. Полезные ископаемые: торф и песчано-гравийная смесь, которые используются для местных нужд.
Ближайшая железнодорожная станция в г. Воткинске на расстоянии 18 км (Воткинск – Ижевск). В 12 км восточнее проходит асфальтированная дорога Воткинск - Якшур-Бодья. Дорожная сеть в пределах месторождения представлена грунтовыми и проселочными дорогами, непроезжими в весенне-осеннюю распутицу.
В орогидрографическом отношении – это слабохолмистая местность, расчлененная оврагами и долинами небольших речек. Площадь месторождения находится в бассейне мелководных рек Вотка и Шарканка. Основной водной артерией рассматриваемого района является р. Вотка - правый приток р. Сивы. Протяженность реки 52 км, течет в юго-восточном направлении. Долина реки шириной до 2 км, преимущественно асимметричная- левый склон высокий (до 30 м), крутой, часто обнаженный. В долине прослеживаются пойменная терраса и изолированные останцы первой надпойменной террасы. Русло шириной 10-20 м, скорость течения 0,1-0,6 м/сек, уклон русла достигает 1 м/км.
Стратиграфия
Глубокими скважинами на Черновском месторождении вскрыты осадочные образования девонского, каменноугольного, пермского и четвертичного возрастов.
Максимальная вскрытая толщина разреза 1965 м (фаменский ярус). Породы кристаллического фундамента на месторождении не вскрыты.
Стратиграфическое разделение вскрытого геологического разреза отложений приводится в соответствии с "Решением Межведомственного регионального стратиграфического совещания по среднему и верхнему палеозою Русской платформы", 2002, 2005 г.г. При этом использовались материалы межскважинной и межплощадной корреляциимаркирующих границпо данным ГИС, выполненные в Комплексной тематической экспедиции ОАО «Удмуртгеология», ОАО «УНПП НИПИнефть», макроскопическое описание керна, биостратиграфические исследования (микропалеонтологические исследования по скв.410, 412, 413, 423, 424, 1078), выполненные в Комплексной тематической экспедиции ОАО «Удмуртгеология».
В целом геологический разрез месторождения является типичным для северных районов ВУНГП. Литолого-стратиграфическая характеристика вскрытой бурением части разреза осадочного чехла Черновского месторождения в полном объеме приведена в отчете по подсчету запасов, утвержденного ГКЗ в 2007 г. [15ф].
Сводный литолого-стратиграфический разрез приведен в граф.1, папка.
Ниже приводится краткая характеристика продуктивных отложений Северного поднятия Черновского месторождения.
КАМЕННОУГОЛЬНАЯ СИСТЕМА (С)
НИЖНИЙ ОТДЕЛ (С1)
Нижний отдел представлен турнейским, визейским и серпуховским ярусами.
Визейский ярус (C1v) представлен кожимским и окским надгоризонтами.
Для расчленения отложений терригенной толщи нижнего карбона на горизонты применялся метод межскважинной корреляции прослоев аргиллитов и глинистых алевролитов, разделяющих продуктивные пласты в разрезах скважин, охарактеризованных палинологически (спорово-пыльцевой анализ, выполненный Кам НИИКИГС).
Кожимский надгоризонт представленв объеме радаевского и бобриковского горизонтов.
Отложения радаевского горизонта залегают на размытой поверхности турнейско-фаменских отложений. Горизонт представлен тёмноцветной толщей алевролитов, аргиллитов, в кровле отмечаются пласты углей толщиной до 10 м. Во врезах отмечаются прослои песчаников. Песчаники и алевролиты кварцевые, мелкозернистые, массивные, слоистые, неравномерно углистые. Аргиллиты чёрные, углистые, неравномерно алевритистые. Толщина отложений радаевского горизонта изменяется от 3 м до 34 м. Увеличенные толщины отмечаются в зонах развития врезов.
Бобриковский горизонт представлен песчаниками, алевролитами, аргиллитами. Песчаники светло-серые, серые, кварцевые, мелкозернистые, массивные, реже с прерывистой горизонтальной и пологоволнистой слоистостью, обусловленной изменением гранулометрического состава. Алевролиты тёмно-серые, чёрные, кварцевые, разнозернистые, прослойками песчанистые, с линзовидной и прерывистой пологоволнистой слоистостью, текстурами взмучивания. Аргиллиты тёмно-серые, алевритистые, плитчатые. В низах горизонта отмечаются светло-серые каолиновые аргиллиты и прослойки углистых аргиллитов, тонкие прослойки каменного угля. В разрезе бобриковского горизонта выделяются нефтенасыщенные пласты C-VI и C-V, сложенные песчаниками мелкозернистыми, среднезернистыми и алевролитами песчанистыми. Нижняя граница бобриковского горизонта проходит по подошве пласта C-VI. Толщина отложений горизонта изменяется от 8 м до 25 м.
Окский надгоризонт сложен в нижней части отложениями тульского горизонта, в верхней части отложениями алексинского и неразделённых михайловского и веневского горизонтов.
Тульский горизонт литологически разделяется на терригенную и карбонатную пачки.
Терригенная пачка представлена песчаниками, алевролитами, аргиллитами. Песчаники серые, кварцевые, мелкозернистые, среднезернистые, массивные, реже с косой и прерывистой пологоволнистой слоистостью. Алевролиты тёмно-серые, чёрные, кварцевые, в кровле известковистые, разнозернистые, с линзовидной и прерывистой пологоволнистой слоистостью, текстурами взмучивания, прослоями с обугленным растительным детритом. Аргиллиты тёмно-серые, чёрные, алевритистые, прослойками углистые, с обугленным растительным детритом.
В разрезе тульского горизонта выделяются пласты-коллекторы C-I, C-II, C-III, C-IVа, C-IVб, сложенные песчаниками, алевролитами песчанистыми. Нефтеносность приурочена к пластам C-II, C-III, C-IVа, C-IVб.
Карбонатная пачка представлена доломитами тёмно-серыми, тёмно-коричневато-серыми, неравномерно глинистыми с алевритовой примесью, известковистыми, плотными с прослойками известняков тёмно-серых, коричневато-серых, органогенных, микро-тонкозернистых с органогенным детритом, алевритистых и с тонкими прослойками аргиллитов, алевролитов известковистых, доломитовых. Толщина карбонатной пачки до 5 м.
Нижняя граница тульского горизонта проходит по подошве пласта C-IVб. Толщина отложений горизонта изменяется от 22 м до 33 м.
СРЕДНИЙ ОТДЕЛ (C2)
Средний отдел представлен башкирским и московским ярусами.
Башкирский ярус представлен известняками прикамского (нижний подъярус), черемшанского и мелекесcкого (верхний подъярус) горизонтов. Известняки серые, коричневато-серые, органогенные, реже микро- тонкозернистые, прослоями глинистые, плотные и пористые. В верхней части отмечаются конгломерато-брекчии, состоящие из обломков известняков, кремня, нередко встречаются гидроокислы железа, зёрна глауконита. В нижней части известняки глинистые, отмечаются прослойки аргиллитов известковистых.
В разрезе башкирского яруса выделяются нефтенасыщенные пласты-коллекторы А4-0, А4-1, А4-2, А4-3, А4-4, А4-5, А4-6, А4-6'.
Нижняя граница башкирского яруса проводится по смене глинистых известняков с прослойками аргиллитов (прикамский горизонт) на белые, светло-серые, пористые, кавернозно-пористые известняки, реже доломиты (протвинский горизонт). Толщина отложений башкирского яруса изменяется от 49 м до 71 м.
Московский ярус включает в себя верейский, каширский, подольский и мячковский горизонты.
Верейский горизонт сложен переслаиванием известняков и аргиллитов с прослоями доломитов в нижней части, алевролитов и песчаников в верхней части разреза. Известняки серые, тёмно-серые, органогенные, микро- тонкозернистые в верхней части разреза, неравномерно-глинистые. Доломиты серые, тёмно-серые, микро- тонкозернистые, неравномерно известковистые и глинистые. Аргиллиты тёмно-серые, прослоями пёстро-окрашенные, полевошпатово-кварцевые, кварцевые, разнозернистые, неравномерно известковистые, массивные с пологоволнистой слоистостью. Нефтеносность приурочена к пластам B-II и B-IIIа.
Толщина отложений верейского горизонта изменяется от 48 м до 53 м.
Основные особенности тектонического строения
В тектоническом отношении Черновское месторождение приурочено к Киенгопскому валу, расположенному в северной бортовой зоне Камско-Кинельской системы прогибов, в центральной части Верхнекамской впадины. Киенгопский вал (структурная зона) имеет северо-западное, близкое к субмеридиональному простиранию. Киенгопская структурная зона – приразломная, сквозная, тектоно-седиментационного происхождения, осложнённая франско-фаменским рифогенно-карбонатным массивом, формировавшимся на приподнятом участке, обусловленном наличием разломов и мобильной зоны фундамента. В ее пределах выделяются крупные структуры Чутырско-Киенгопская и Мишкинская, а также, выявленные сейсморазведочными работами и структурным бурением, Лиственская, Сосновская, Южно-Лиственская и Черновская структуры.
Кристаллический фундамент в зоне месторождения не вскрыт. Представления о его строении и глубинах залегания основываются на материалах интерпретации геофизических данных. Последние указывают на то, что кристаллический фундамент имеет блоковое строение и залегает на глубинах 3-5 км. Блоковое строение фундамента отражается в отложениях палеозоя флексурообразным строением отдельных периферийных зон блоков и унаследованностью по разрезу форм и размеров этих структурных элементов вплоть до отложений верхней перми.
Черновская структура представляет собой вытянутую в северо-западном направлении брахиантиклинальную складку, простирание которой совпадает с простиранием Киенгопского вала (Рис. 2.).

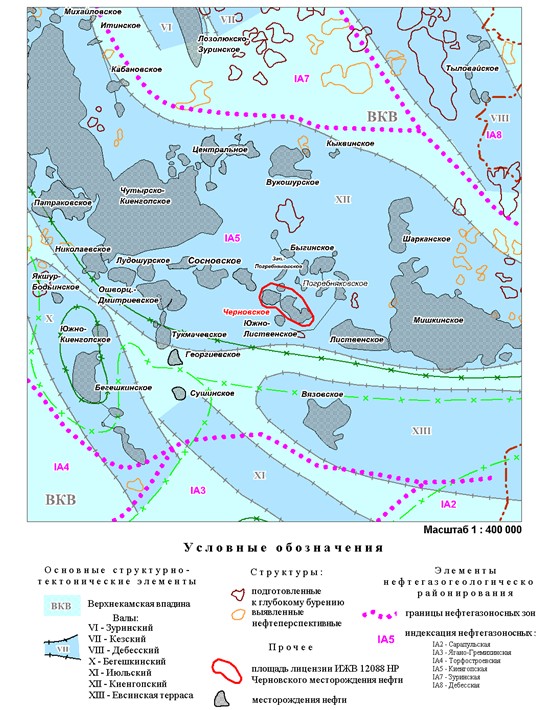

Рис. 2. Фрагмент схемы «Тектоническое нефтегазогеологическое районирование Удмуртской Республики», подготовленной ФГУП НПЦ «Недра» КамНИИКИГС в 2001 г.
В подсчете запасов (2005 г.) основой для структурных построений залежей среднего и нижнего карбона послужили соответственно структурные карты по кровле башкирского яруса и кровле тульского горизонта (терригенные отложения), построенные с уче- том структурного, поисково-разведочного, эксплуатационного бурения и результатов региональных сейсмических работ.
Черновская структура осложнена четырехкупольным строением: Западное, Центральное, Восточное и Северное поднятия.
Северное поднятие по своему строению близко к изометрическому строению, вытянутому в меридиальном направлении.
Абсолютные отметки рельефа колеблются от +140 м – на юге до +250 м - на севере. Площадь месторождения занята, в основном, хвойными лесами и сельскохозяйственными угодьями. Почвы преимущественно дерновые среднеподзолистые низкопродуктивные.
Нефтеносность
На Черновском месторождении нефтяные залежи в среднем карбоне приурочены к карбонатным отложениям каширского (пласт К-4), верейского (пласты В-0, В-I, В-II, В-IIIа, В-IIIб) горизонтов и башкирского яруса (пласты А4-0, А4-1, А4-2, А4-3, А4-4, А4-5, А4-6, А4-6’). В отложениях нижнего карбона промышленная нефтеносность установлена в терригенных пластах алексинского (пласт С1-al), тульского (пласты С-II, С-III, С-IV) и бобриковского (пласты С-V, С-VI) горизонтов визейского яруса и в малевско-упинских карбонатных отложениях турнейского яруса (пласты C1t-II+III, C1t-IV+V, C1t-V’).
Нефтяные залежи контролируются Западным, Центральным, Восточным поднятиями, а также Северным поднятием, которое впервые представлено в настоящем подсчете.
В 2015-2016 гг. в результате бурения одной разведочной скважины (309Р) и шести эксплуатационных скважин (291, 292, 293, 294, 295, 296) на Северном поднятии была установлена нефтеносность в пластах В-II, В-IIIa верейского горизонта и А4-0, А4-1, А4-2, А4-3, А4-4, А4-5, А4-6, А4-6' башкирского ярусасреднего карбона и в пластах С-II, С-III, С-IVа, С-IVб тульского горизонта, С-V, C-VI бобриковского горизонта визейского яруса нижнего карбона.
Результаты бурения новых скважин не повлекли за собой изменений геологического строения ранее выявленных залежей Западного, Центрального и Восточного поднятий, в связи с чем, утвержденные геологические запасы по этим залежам не пересматривались.
На Северном поднятии выявлено 17 залежей нефти в 16 продуктивных пластах, в том числе в верейских отложениях –две залежи в двух пластах, в башкирских отложениях – девять залежей в восьми пластах, в визейских отложениях – шесть залежей в шести пластах. По всем продуктивным пластам участки залежей на севере выходят за пределы лицензии ИЖВ 12088 НЭ Черновского месторождения, принадлежащей ООО "Региональный нефтяной консорциум" и находятся в пределах лицензии ИЖВ 01802НР (Воткинский участок недр, принадлежащей ОАО "Удмуртнефть".
Источник: Оперативный подсчет запасов нефти Черновского нефтяного месторождения Удмуртской Республики. Лицензия ИЖВ 12088 НЭ. Договор Д011631150000. До. согл. 1. Юсупова Р.З., Антонова Н.Ф., Пуртова Т.Н., и др. 2016
Следующее Месторождение: Тепляковское
